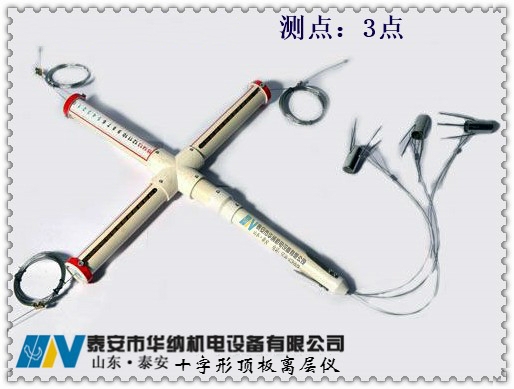

ZKBY-3十字型顶板离层仪

产品用途：ZKBY-3型顶板离层指示仪因外观酷似十字型，也称为十字型顶板离层仪，3测点离层仪，是一种检测顶板岩层移动的专用监测仪器。ZKBY-3型顶板离层仪的安装使用为煤矿工程技术人员和监测工作人员提供确定锚杆的长度、抗拉强度，了解所使用锚杆的合理性、经济性而需要的科学依据。从而有效的防止顶板坍落事故的发生，确保煤矿安全生产。

产品品牌：泰安华纳机电

厂家：泰安市华纳机电设备有限公司

ZKBY-3型顶板离层仪主要有基点锚固器、钢绞线、套筒、游标、拉紧螺丝组成。

①显示方式：荧光彩色显示；

②测量点数：3个；

③量程：280㎜；

④读数精度：1㎜；

⑤安装锚孔直径：28-42㎜。

巷道每隔5m—10m安设一个十字型顶板离层仪；安装位置距迎头不得超过1.5m,否则无法捕捉顶板离层、位移、下沉的全过程。

泰安市华纳机电设备有限公司生产：十字型顶板离层仪，销售，欢迎定购。

十字型3测点顶板离层仪安装标准要求：

（1）十字型3测点顶板离层仪安装孔竖直打设。离层仪安装后，测绳要自然，网片、网丝等因素不得影响离层仪的数据显示。

（2）顶板 离层仪安装标识牌，标识牌悬挂于巷道两帮上，正对十字型3测点顶板离层仪，距巷道底板高度2米。十字型3测点顶板离层仪指示牌数据填写清晰工整，固定端正；标识牌要有巷道名称、离 层仪编号、深浅基点的初始读数、安装日期、观测日期（观测日期可随观测时间修改）和测筒颜色状态等信息，便于对比观测和记录。

（3）十字型3测点顶板离层仪安装时应尽 量使深、浅部测筒初始读数为零，误差不应大于5mm，初始读数如实填写。

（4）十字型3测点顶板离层仪安装完毕后，严禁任何人随意调整初始读数，破坏离层仪的完好状态。
