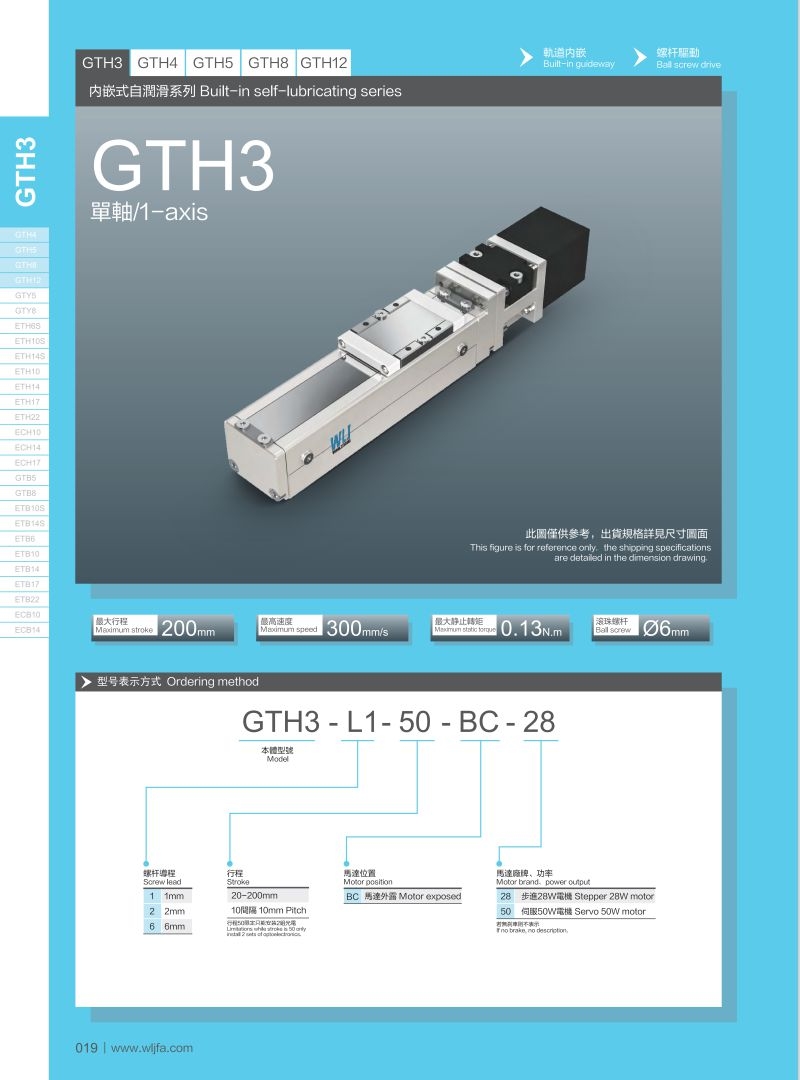

内嵌式滑台模组系列GTH3

内嵌式滑台模组GTH3规格表

位置重复精度:±0.01mm

螺杆导程:1/2/6

高速度:50/100/300

高可搬重量：水平使用:5/5/3  垂直使用:3/2/0.8

定格推力:424/210/70

标准行程:20-200mm/10间隔

AC伺服马达容量:30/步进28

滚珠螺杆外径:C7?6

联轴器:5×3

为什么3000+家工业自动化设备客户选择WLJ直线模组

1、刚性，强化

使用本体与滑座一体成型钢材，改善原始铝滑座刚性较差的问题

2、组装.省时.方便

不需拆卸钢带，即可由上往下固定或由下往上固定

本体侧面增加安装基准面承靠

本体底部有定位PIN孔

3、不.发尘

特殊钢带结构设计，可减少发尘。可用于洁净室内环境。

4、等高直线度.度高

轨道嵌入于本体后研磨，行走等高直线度可达±0.02mm

5、体积.更小

宽度缩小，让设备安装所需空间更小

6、自润滑.结构

自润滑结构设计，可实现轻负载30000km免维护直接向滚道面供给润滑油

自润滑块有毛细作用始终储存和供给润滑油

自润滑块安装在密封端盖与滚动体之间，直接与沟道接触，润滑油供给在滚道上，当滚动体在沟道经过，起到润滑作用
