J30J矩形连接器
简介：
产品的锁紧组件按订货要求与产品组件组装在一起供货，如不需要锁紧组件，应在订货合同中说明
产品性能符合“GJB2446”的要求
对应美国MDM系列产品

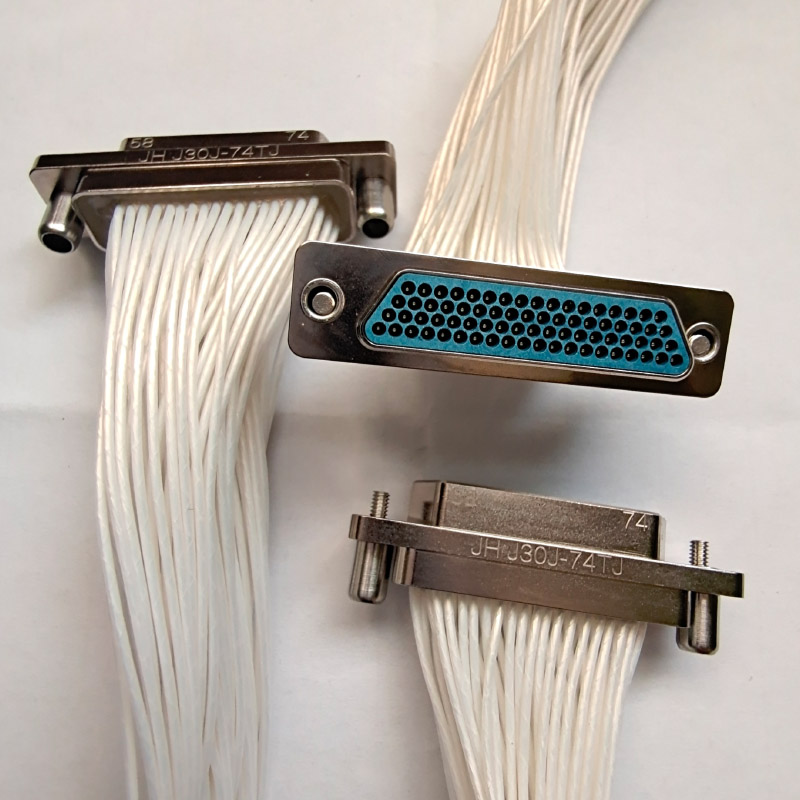

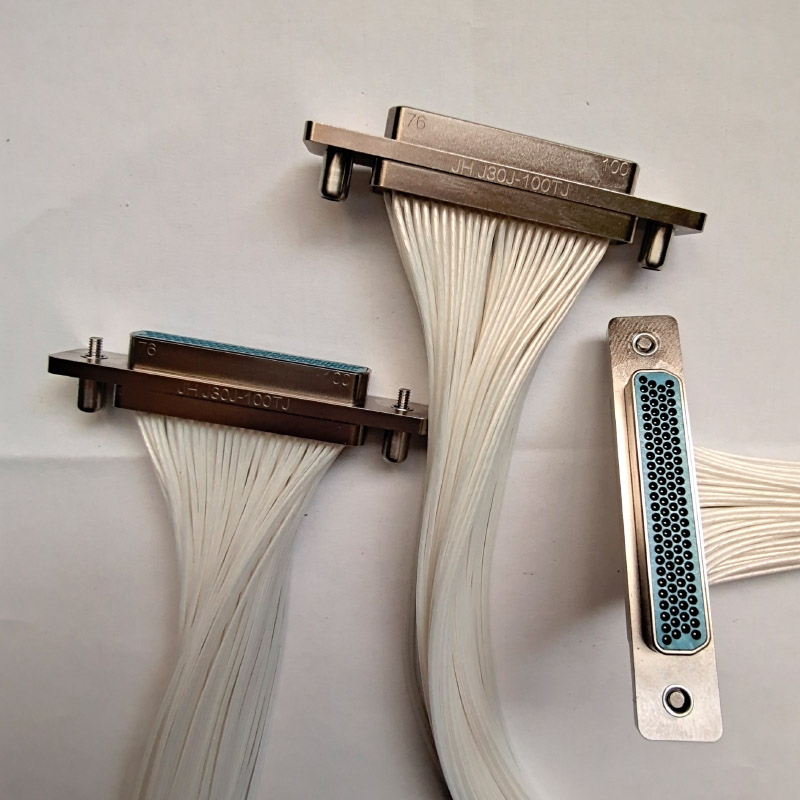

芯数：9 15 21 25 31 37 51 68 74 100 144芯十二种规格
采用绞线式弹性插针“麻花针，节点密度高”
导线线芯截芯面积0.1mm2-0.15mm2,此外还可以采用0.07 mm2的导线，但产品型号特殊

型号字母释义：
①主称代号：J30J
②系列改型：不表示-非密封性插头部分
A-快锁型
C-外壳材料为锡磷青铜并镀镍
③接触件数目
④连接器与接触件种类：TJ—插头装插针 ZK—插座装插孔
⑤尾端形式：无字母-压接
S-焊接
N-直插印制板
W-弯插印制板
⑥锁紧组件类别：详见J30J锁紧组件
基本改型：A-外壳尾罩带屏蔽线夹
C-用于产品出现方向与接触件轴向垂直时
D-插座外壳法兰对接端上带有防滑槽
AD-改型A与改型D的结合
Q-外壳法兰加宽
J-印制板网格间距为1.27*2.54（列*行）

物理特性：
环境温度-55℃--- 125℃接触电阻≦10m欧
相对湿度 40℃达95绝缘电阻≧5000M欧
振动10Hz-2000Hz 196m/s2介质耐压800V
冲击735m/s2机械寿命500次
加速度735m/s2瞬断时间≦1us

部分规格：

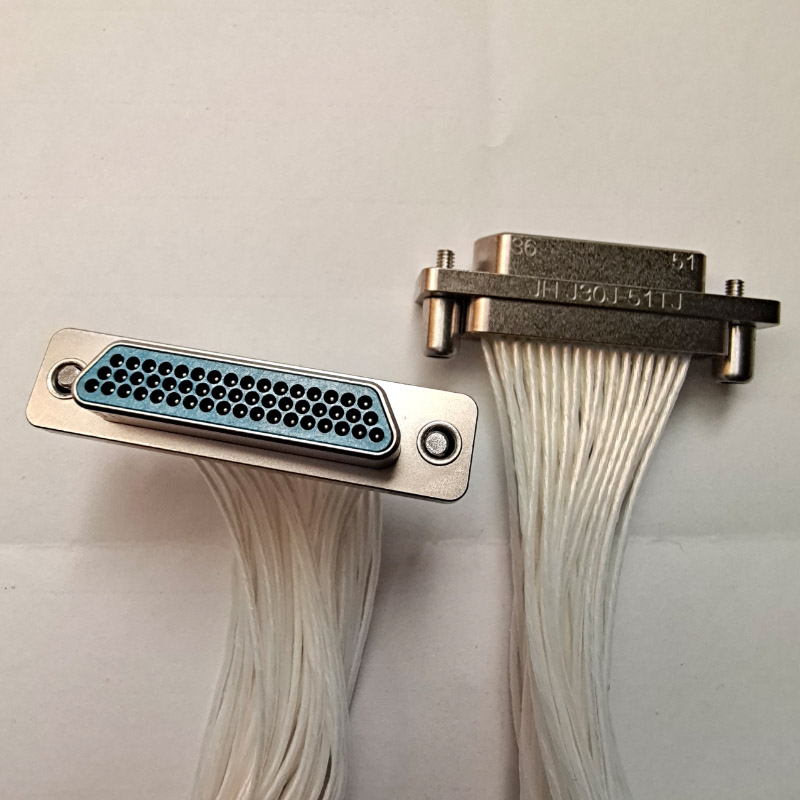

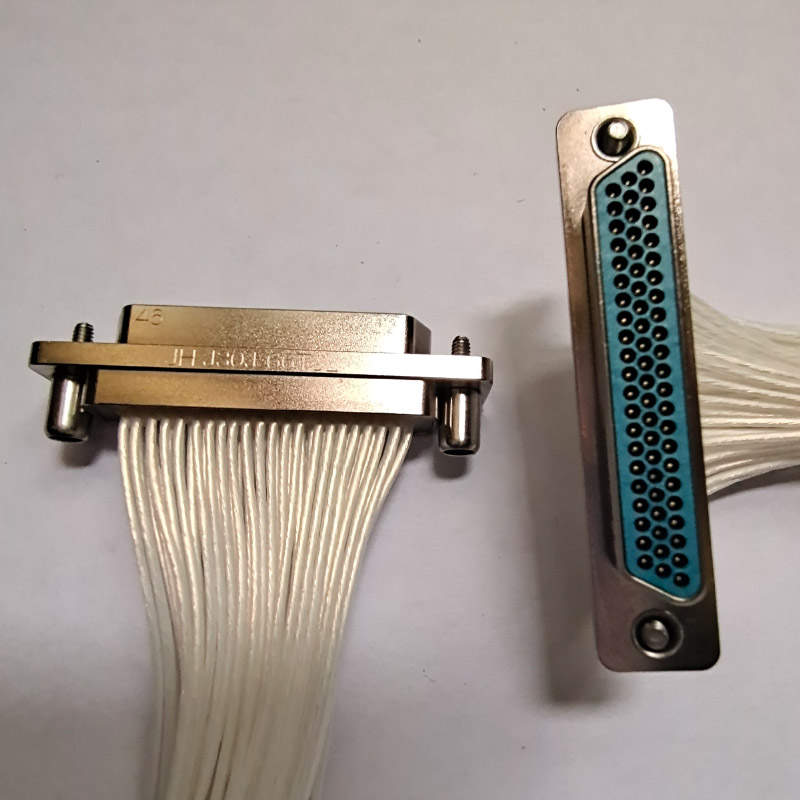

J30J-25TJ J30J-25ZK J30J-31TJ J30J-31ZK
J30J-51TJ J30J-51ZK J30J-66TJ J30J-66ZK
J30J-9TJL J30J-9ZKP J30J-15TJL J30J-15ZKP
J30J-21TJL J30J-21ZKP J30J-25TJL J30J-25ZKP
J30J-31TJL J30J-31ZKP J30J-37TJL J30J-37ZKP
J30J-51TJL J30J-51ZKP J30J-66TJL J30J-66ZKP
J30J-21TJN J30J-21ZKN J30J-25TJN J30J-25ZKN
J30J-31TJN J30J-31ZKN J30J-37TJN J30J-37ZKN
J30J-51TJN J30J-51ZKN J30J-66TJN J30J-66ZKN
J30J-21TJNP41 J30J-21ZKNP41 J30J-25TJNP41 J30J-25ZKNP41
J30J-31TJNP41 J30J-31ZKNP41 J30J-37TJNP41 J30J-37ZKNP41
J30J-51TJNP41 J30J-51ZKNP41 J30J-66TJNP41 J30J-66ZKNP41
J30J-21TJN-J J30J-21ZKN-J J30J-25TJN-J J30J-25ZKN-J
J30J-31TJN-J J30J-31ZKN-J J30J-37TJN-J J30J-37ZKN-J
J30J-51TJN-J J30J-51ZKN-J J30J-66TJN-J J30J-66ZKN-J
J30J-21TJWP7 J30J-21ZKWP7 J30J-25TJWP7 J30J-25ZKWP7
J30J-31TJWP7 J30J-31ZKWP7 J30J-37TJWP7 J30J-37ZKWP7
J30J-51TJWP7 J30J-51ZKWP7 J30J-66TJWP7 J30J-66ZKWP7

生产厂家：西安锦宏电子有限公司
品牌：锦宏牌 产地：西安
产品准确价格和供货周期请联系我公司销售人员。
