中央处理单元 (CPU主机模块)

　　标准 CPU

　　CPU 1511-1 PN

　　CPU 1513-1 PN

　　CPU 1515-2 PN

　　CPU 1516-3 PN/DP

　　CPU 1517-3 PN/DP

　　CPU 1518-4 PN/DP

　　故障安全 CPU

　　CPU 1511F-1 PN

　　CPU 1513F-1 PN

　　CPU 1515F-2 PN

　　CPU 1516F-3 PN/DP

　　CPU 1517F-3 PN/DP

　　CPU 1518F-4 PN/DP具有不同性能范围的5 种标准 CPU 可用于 SIMATIC S7-1500：

　　CPU 1511-1 PN: 适用于对程序范围和处理速度具有中等要求的应用，通过 PROFINET IO 进行分布式配置。

　　CPU 1513-1 PN: 适用于对程序范围和处理速度具有中等要求的应用，通过 PROFINET IO 进行分布式配置。

　　CPU 1515-2 PN:

　　适用于在程序范围、网络和处理速度方面具有中等/较高要求的应用，可通过 PROFINET IO 进行分布式配置;可以使用具有单独 IP 地址的附加集成 PROFINET 接口，例如，用于网络分离。

　　CPU 1516-3 PN/DP：

　　适用于对程序范围和处理速度具有较高要求的应用，通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置。 附加的集成 PROFINET 接口，具有单独的 IP 地址，可用于网络分离等。

　　CPU 1517-3 PN/DP：

　　适用于对程序范围、联网和处理速度具有很高要求的应用，通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置。 例如，具备独立 IP 地址的其它集成式 PROFINET 接口可以用来实现网络隔离。

　　CPU 1518-4 PN/DP：

　　适用于在程序范围和网络方面具有极高要求的应用，且满足处理速度方面的极高要求。 可通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置;可以使用具有单独 IP 地址的两个附加集成 PROFINET 接口，例如，用于网络分离。

　　具有不同性能范围的2 种标准 CPU 可用于 SIMATIC S7-1500：

　　CPU 1516F-3 PN/DP:

　　适用于对程序范围和处理速度具有较中/高要求的应用，用于通过带 PROFIsafe 的 PROFINET IO 和 PROFIBUS DP 实现分布式配置。

　　CPU 1518F-4 PN/DP:

　　用于对程序作用域和处理速度具备高要求的应用，用于通过带 PROFIsafe 的 PROFINET IO 和 PROFIBUS DP 实现分布式设置。附加的集成 PROFINET 接口，具有单独的 IP 地址，可用于网络分离等。

　　6ES7 516-3AN00-0AB0 西门子PLC S7-1500 CPU 1516-3 PN/DP：1 MB 程序，5 MB 数据;10 ns ;集成 2PN 接口，1 以太网接口，1DP 接口

　　6ES7 513-1AL00-0AB0 西门子PLC S7-1500 CPU 1513-1 PN：300 KB 程序，1.5 MB 数据;40 ns;集成 2PN 接口，

　　6ES7 511-1AK00-0AB0 西门子PLC S7-1500 CPU 1511-1 PN：150 KB 程序，1 MB 数据;60 ns;集成 2PN 接口，

　　高性能? CPU快位处理速度达 1ns? 采用百兆级背板总线确保极端的响应时间? 强大的通信能力，CPU 本体支持最多三个以太网网段? 支持最快 125 μs 的 PROFINET 数据刷新时间

　　高效的工程组态? 统一编程调试平台，程序通用，拓展性强? 支持 IEC 61131-3 编程语言（LAD/FBD、STL、SCL 和 Graph）? 借助 ODK，1500 可直接运行高级语言算法(C/C )? 1500F：同一控制器可执行标准和故障安全任务，同一网络可实现标准和故障安全通信

　　集成运动控制功能? 可直接在控制器中对简单到复杂的运动控制任务进行编程（例如速度控制轴、凸轮传动）? 可借助 I/O 模块实现各种工艺功能（例如 PTO）? S7-1500T 进一步扩充 S7-1500 产品线，支持高端运动控制功能 (绝对同步，凸轮控制）

　　开放性? 集成标准化的 OPC UA 通信协议，连接控制层和 IT 层，实现与上位 SCADA/MES/ERP 或者云端的安全高效通信 通过 PLC SIM Adv 可将虚拟 PLC 的数据与仿真软件对接。虚拟调试提前预知错误，减少现场调试时间

　　集成信息安全? 集成复制保护和专有技术保护功能可确保知识产权不受侵犯? 改进保护功能，能够防止篡改并抵御网络威胁（身份验证）

　　可靠诊断? 借助 1:1 LED 通道分配，可在现场快速定位错误? 发生故障时无需编程就可通过编程软件、HMI、Web Server等途径快速实现通道级诊断? 使用标准化的 ProDiag 功能，可高效分析过程错误，甚至在 HMI 中直接查看出现错误的程序段，大大减少调试与生产停机时间

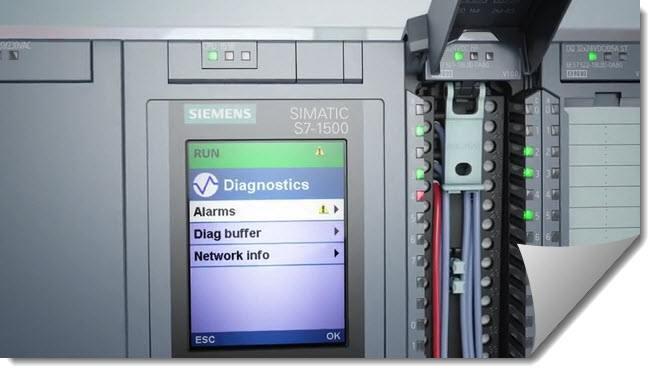

　　创新型设计? CPU自带面板支持诊断、初始调试和维护（变量状态、IP 地址分配、备份、趋势图显示，读取程序循环时间，支持自定义页面，支持多语言）? 智能多功能型 I/O 模块，优化的产品线，方便选型与备品备件

　　SIMATIC S7-1500 – 极大提升生产力和生产效率

　　新型的 SIMATIC S7-1500 控制器除了包含多种创新技术之外，还设定了新标准，大程度提高生产效率。无论是小型设备还是对速度和准确性要求较高的复杂设备装置，都一一适用。SIMATIC S7-1500 无缝集成到 TIA 博途中，极大提高了工程组态的效率。

　　SIMATIC S7-1500 采用模块化结构，各种功能皆具有可扩展性。

　　每个控制器中都包含有以下组件：

　　一个中央处理器 (CPU)，用于执行用户程序一个或多个电源信号模块，用作输入/输出以及相应的工艺模块和通信模块。SIMATIC S7-1500性能没有快，只有更快！SIMATIC S7-1500 卓越的系统性能极大缩短了系统响应时间，进而优化了控制质量并提高了系统性能。

　　处理速度

　　SIMATIC S7-1500 的信号处理速度更为快速，极大缩短系统响应时间，进而提高了生产效率。

　　高速背板总线

　　新型的背板总线技术采用高波特率和高效传输协议，以实现信号的快速处理。

　　通信

　　SIMATIC S7-1500 带有多达 3 个 PROFINET 接口。

　　其中，两个端口具有相同的 IP 地址，适用于现场级通信；第三个端口具有独立的 IP 地址，可集成到公司网络中。

　　通过 PROFINET IRT，可定义响应时间并确保高度精准的设备性能。
