产品概述

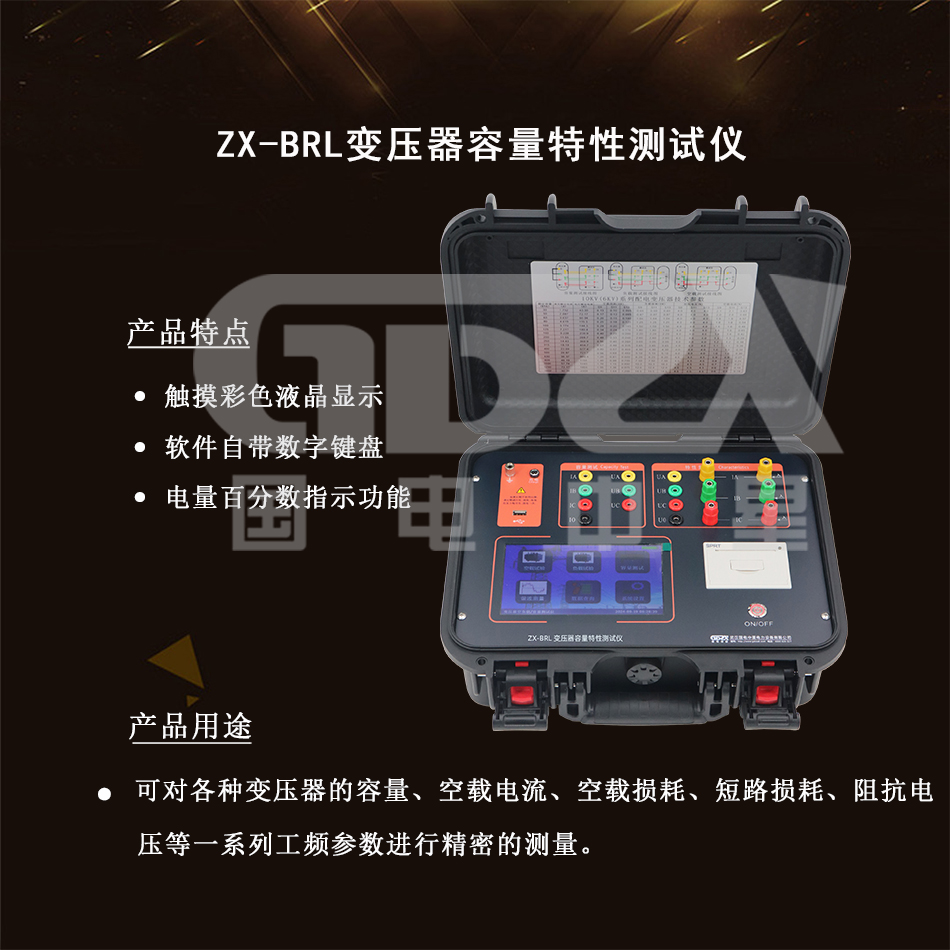

      ZX-BRL变压器容量特性测试仪用于变压器容量、空载、负载等特性参数测量的高精密仪器。仪器为多功能测量仪器，相当于往常两种测试仪器：即变压器容量测试仪+变压器空负载测试仪。它可对多种变压器的容量、型式、空载电流、空载损耗、短路（负载）损耗、阻抗电压等一系列工频参数进行精密的测量。具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的提升。

性能特点

1. 可精确测量各种配电变压器的容量，方便、准确。

2. 可测量变压器的空载电流、空载损耗、短路电压、短路（负载）损耗。

3. 仪器内部自动进行量程切换，允许测量电压、电流范围宽，接线简单。

4. 单机可以完成1000KVA以下的配电变压器全电流下的负载实验的测量；在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验的测量（在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数）。

5. 所有测试结果均自动进行相关校正。仪器可自动进行诸如：波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高。

6. 采用7英寸触摸大屏幕，全汉字菜单及操作提示实现友好的人机对话，触屏使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。

7. 自带实时电子钟，自动记录试验的日期、时间利于实验结果的保存、管理。

8. 面板式热敏打印机，可现场快速打印试验结果。

9. 数据（试品设置、测量结果、测试时间等）具备掉电存贮及浏览功能，可以存储1000组以上的实验结果，USB可导出试验数据。

10. 允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。

11. 仪器可对10kV配电变压器的能效等级进行准确的测量与判断，并且对应能效等级，油浸式变压器损耗可测量到S22（电工钢带）和SH25（非晶合金）；干式变压器损耗可测量到SCB18（电工钢带）和SCBH19（非晶合金）。
