加工定制是
产品类型全新
适用对象稻类、 麦类、 玉米、 大豆、 花生
品牌长盛
类型取样设备
型号齐全
售后服务包满意
适用领域农业、 畜牧、养殖业
外型尺寸旋转臂长（沿x轴） 5000mm扦样杆长（沿z轴） 4500mm（可根据用户要求制作）mm
重量300kg
配套设备机械装置主要由扦样小车，旋转臂和立柱三大部分组成
展开

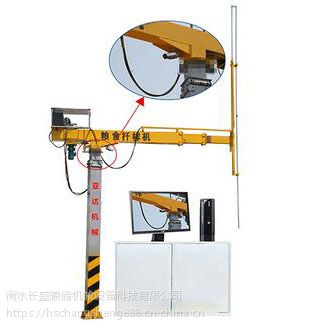

长盛粮食取样机，全自动取样机，钢性好，自动化程度高
点我去除广告
产品描述：

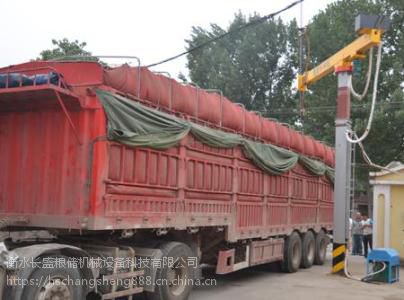

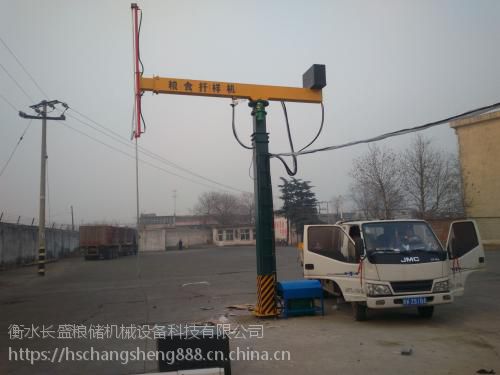

固定式粮食扦样机是我公司自行研发的新型扦样器，适用于车载粮包、散粮无盖运输车等形式的粮食自动取样扦样设备。整机材质系统钢性好，自动化程度高，遥控操作，维修方便。采用电动摩擦升降，性能稳定、可靠，单人操作即可，减少了人力资源。
产品优势：
1、全部采用高科技、新型、特种、防冻、防高温电线，设备电线耐寒温度达到零下50摄氏度、耐高温达到零上80摄氏度，既可以在天寒地冻的东北地区使用，又可以在烈日炎炎的南方地区使用，使用寿命可达20年。
2、润滑油、齿轮油、液压油全部采用防冻油，质量标准达到航空用油，彻底解决了设备在冬季油质僵硬的现象，更好地保证设备的正常运转。
3、采用齿轮传动，耐用、稳定、易维修、节约省电。
4、固定式粮食扦样机扦样器工作机构可沿z轴旋转的以及沿x轴移动。以上两个动作全是自动化。整机系统刚性好，调节和维修方便。是车载粮食抽样检验检测的关键设备。

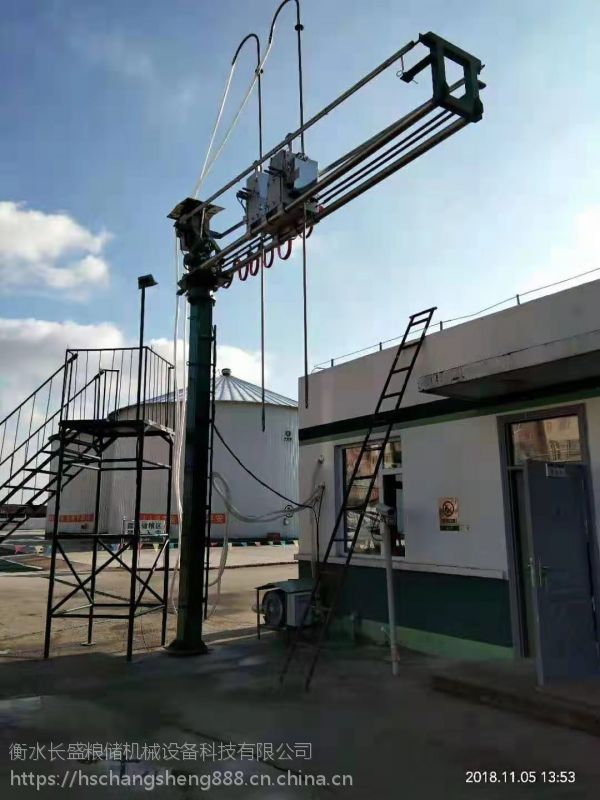

5、机械装置主要由扦样小车，旋转臂和立柱三大部分组成，能实现三坐标运动。旋转臂的旋转和扦样小车的前后移动及扦样杆上下移动都有电动动力来实现。
6、电气控制箱设计为双层钢门密封结构，设有防过载、防缺相保护装置，采用国产知名或合资品牌电气元件，外接电缆线采用专用防水防尘电源快接插件，便于保养，减少电气维护作业。
7、加强型机架全部使用高强度钢板由高级焊工焊接而成，高质量的连续焊缝。
扦样机工作原理
1、旋转臂的旋转靠旋转电机带动螺旋锥形齿轮带动转向立柱旋转，从而带动旋转臂转动。
2、扦样小车的前后移动靠扦样小车移动电机通过钢丝绳使扦样小车前后移动。
3、扦样杆上下移动靠扦样杆升降电机通过钢丝绳带动扦样杆上下移动。
4、扦样过程
当扦样点选好后，启动微型吸粮器，再启动扦样杆升降电机按下降按钮。当扦样杆插入粮食后，微型吸粮器使吸粮管与扦样杆形成一定的负压，这时粮食从扦样孔进入通过吸粮管进入微型吸粮器内，即完成了扦样作业。扦样杆插入粮内深度可根据车辆车箱底板高低，调整扦样杆***低限位开关。避免扦样杆下降过位触及车箱底板，损坏扦样杆。
产品型号及技术参数：
1、旋转臂长（沿x轴） 5000mm（可根据用户要求制作）
2、扦样杆长（沿z轴） 4500mm（可根据用户要求制作）
3、摆动角度 0～270°
4、遥控开关控制板电源380v
5、遥控器电池型号 9伏电池
6、旋转电机 380v 0.55kw
7、扦样小车移动电机 380v 0.75kw
8、扦样杆升降电机 380v 0.55kw
9、主柱升降液压电机 380v 3kw
10、吸粮器 380v 2.2kw
使用与维修
1、手动控制操作
（1）接通电源。
（2）启动微型吸粮器
（3）按钮操作，工作台面板上的扦样杆升降，扦样小车前、后移动、转向臂旋转左右等按钮操作。
2、遥控操作。当操作者离开操作台时可利用遥控器操作扦样杆、扦样小车的移动及转向臂的转动。
3、维护
a、钢丝绳长期使用后，会发生拉长现象，这时必须拉紧。
b、微型吸粮器内部滤网每扦50车后必须进行清理。
c、经常检查吸粮管是否磨损而漏气，应及时更换。
d、扦样完成后，把扦样杆置于***低位置，移动小车靠近立柱位置，旋转臂置于非通道上方。
e、使用中，定期检查电控回路的各连接点是否有脱落或松动。有之排除。
