商品详情
供应台湾利明减速机,无段变速机 蜗轮减速机变速
点我去除广告
調速範圍大、速比高︰
變速機部變速比為1︰6在4p60hz馬達下，其轉速可為200-1200rpm，
配合減速機可達1rpm。
可信賴的性能及較高的承受力︰;
特殊精密的構造，能夠承受衝擊負荷和反動作負荷，高效率運轉寧靜，
維護容易。
操作注意：
1.靜止時請勿調整速度。
2.全負荷情形請調至低速再起動。
3.勿超負荷使用。

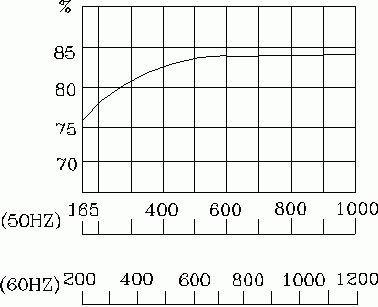

變速機段效率曲線表：
無段變速原理和構造︰
游星輪(8)固定於游星輪支架(13)而繞太陽(5)(6)旋轉，游星輪被左右(5)(6)太陽輪利用平板彈簧緊密夾住，
同時亦被外環(7)及凸輪(9)所夾住，當動力由入力軸(3)傳入(6)左太陽輪，游星輪除了自轉以外，亦繞著
太陽輪軸心轉動，動力經游星輪支架(13)支架本體(16)而至輸出軸。
速度變換︰
速度調整係經由調速軸(11)轉動時移動凸輪，力用凸輪(15.9)來調整橫向間隙(△l)，當間隙增加或減少時
可改變游星輪之位置(如上圖)而改變速度。
出力軸轉數(r.p.m)
出 力 軸 轉 速 表
減速比
1/5
1/10
1/15
1/20
1/25
1/30
1/40
1/50
1/60
4p 50hz
33~200
16.5~100
11~66.67
8.25~60
8~50
6.6~40
5.5~33.33
3.3~20
2.75~16.67
4p 60hz
40~240
20~120
13.33~80
10~60
8~48
6.67~40
5~30
4~24
3.33~20
減速比
1/70
1/80
1/100
1/120
1/130
1/150
1/180
1/200
4p 50hz
2.36~14.29
2.06~12.5
1.65~10
1.38~8.33
1.27~7.69
1.1~6.66
0.92~5.56
0.83~5
4p 60hz
2.86~17.14
2.5~15
2~12
1.67~10
1.54~9.23
1.33~8
1.11~6.67
1~6
