加工定制是
品牌杭州智玲机械
种类无纺布分切复卷机
型号zl-sf2500
应用领域水刺无纺布分切复卷，纯棉无纺布分切复卷，无纺布分切
规格sf2500，sf3500
展开
杭州智玲机械专业生产全伺服无纺布分切复卷机2米5,3米5龙门分切复卷机
点我去除广告
zl-f（3500龙门式）气动分切复卷机技术文件
1．设备要求:自动上料，自动纠编，自动恒张力，自动无料停机，分切，计米，收卷同时进行，端面整齐度平整,整机墙板厚度5公分。
2．机台有效门幅宽度3500 mm,放卷直径1500 mm(可根据客户要求定制)。
3．该设备带自动计数停机功能(红外线)；配无料、并增加手动启动按钮；设备多次启停可保持布卷的端面整齐平整度正负1mm。
4．该设备收卷辊带变频无级变速装置,可调整收卷松紧，设备配有电子自动控制张力更具布料的需要调节无纺布张力。无论收卷是否频繁启停，两边余料不松边、不跨边，始终保持为整卷落料下机。
5．该设备配油压上下顶自动上料装置一套，气胀轴头及配套夹头方形50mm*50mm,上卷部位增加手动开关按钮便于上卷操作；放原布处配气涨轴放卷安全夹头同步带装置放料,并配磁粉张力控制布卷的松紧拉力，尾架配有自动气油压纠编装置，另配胶辊送料，保证薄克重无纺布不拉升，不变形，红外线侧边. 胶辊送料需改为无噪音传动模式。
6．机器正常生产速度为150—200米/分钟(具体根据各种原料的特点定速度)
7. 收卷辊带气压，配有气压安全卡盘，防止布料抛出，压紧调整装置，气涨轴收卷。
8.设备配有12根高精度氧化铝合金去皱辊，用行轻快平稳，铝辊上有落线线纹，防止原料起皱。

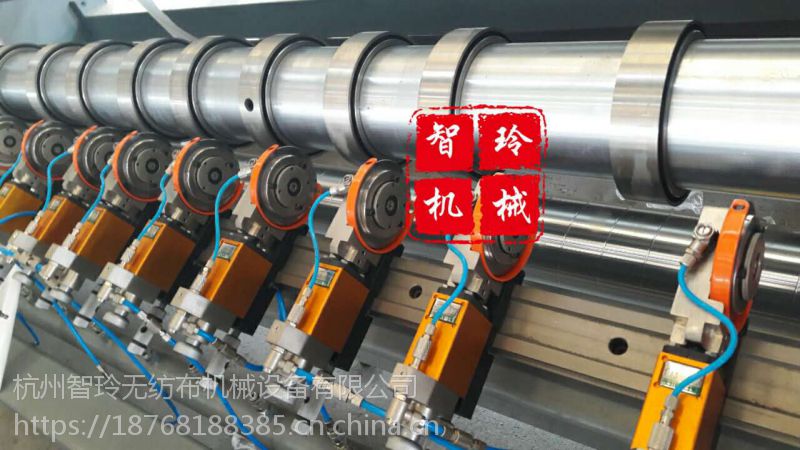

9.该机可无级调速，可控制放卷、分切复卷、计数的速度；该设备配有在线分切气动剪切式圆刀50套（刀座厚度6公分，均布；本刀具***小分切宽度7.5厘米，分切5厘米以下，需要更换配置刀具），可随意调节分切尺寸。
10．该设备配气缸12套,配特制耐磨橡胶输送长辊气动调整上下。
11. 设备分切装置增配气动自动提刀、分切刀气动自动左右移动装置，方便穿布以及调节。
12．整机配有调节涨力装置2处,可生产有芯无芯复卷产品；并配置可调复卷松紧装置一整套，方便调节收卷成品的松紧。
13. 设备采用变频控制调速，电器部位布线规范合理、整洁、安全、操作简便。
14. 整体机架采用国际成型钢材,表面作防锈处理,机器所有台板必须做防锈喷漆处理,框架焊接尺寸精确,支架适当加固,皮带轮,齿轮及所有传动部分中心度准确,保证机器运转平稳,机器二年内不会有掉塑现象.
15．标准件螺丝及主要部件采用国产优质45#钢和内六角螺丝,对产品易造成卫生影响的部件采用不锈钢材料,整机所有电度部分二年内不会生锈,脱层.
三.高配置和普通型配置的区别：
型号
zl-f3500
电源
380v，功率11千瓦
速度
150-200米/分钟
重量约
10000kg
传动
同步带
张力控制
自动恒张力
导轨
台湾，上银
气顶刀
50把刀片进口，意大利
设备有效门幅
3500mm
控制系统
变频控制
放卷直径
1500mm
收卷直径
1200mm
整机机架
墙板
收卷气胀轴放卷气胀轴
直径76各2根，
收卷、放卷气胀轴内胆
各1个
电机
威虎
变频器
三晶
蜗轮箱
江苏宜兴
控制开关
华宇集团产
接触器
正泰
电脑触摸屏
汇川
plc
汇川
磁粉电子控制器
台湾
红外线电眼
斯奈德
温控
正泰
轴承
nsk
其他部位轴承
上海 杭州
纠编
汽缸纠编，伺服纠边
龙门墙板式气顶刀：

设备价格说明；
龙门式气剪刀：每套4000元人民币，例如：35x4000=140000.00元。
联系人：罗先生
联系电话：13735585907
杭州智玲无纺布机械设备有限公司
